管式墑情監測儀采用FDR原理，根據監測儀發出的電磁波在不同介電系數物質中的頻率變化測得各土層的濕度，利用高精度數字溫度傳感器，測量各土層溫度。默認同時測量10cm、20cm、30cm、40cm土層的溫度和濕度，適用于具有代表性土壤的長期不間斷監測；可內置DTU及鋰電池，可提供RS485輸出，還可以通過GPRS無線網絡傳輸數據至物聯網數據平臺，實時用電腦和手機查看數據，方便快捷，極大的滿足了各方面使用的需求。
本土壤溫濕度監測儀具有輕巧、便于安裝、使用方便、測量準確等諸多優點。該儀器采用精密傳感器及智能芯片，由土壤水分傳感器、土壤溫度傳感器、太陽能供電及傳輸裝置組成。
目前，產品廣泛用于農業、林業、環境保護、水利、氣象等行業部門的環境信息監測和采集，同時還應用于節水灌溉、花卉園藝、草地牧場、土壤速測、植物培養、溫室控制、精細農業等，以滿足科研、生產、教學等相關工作需求。
產品特點
Ø 具備多深度水分、溫度變化測量能力，標準節點：10cm、20cm、30cm、40cm深度，實時監測，快捷方便；
Ø 可根據不同的應用場合，定制深度不同、配置不同的產品；
Ø 采用特殊定制PVC塑料管，可防老化，更耐土壤中酸堿鹽的腐蝕；
Ø 用環氧樹脂做為密封材料，可長期浸泡水中而不會發生滲漏；
Ø 測量精度高，性能可靠，受土壤土質影響較小，適用于各種土質；
Ø 具有電源線、地線、信號線多向防誤接保護；
Ø 根據需求支持RS485數字輸出，以及GPRS無線網絡數據傳輸；
Ø 不同供電方案：DC12~24V直流供電；太陽能供電，內置長效鋰電池持續供電，供電能力設計一次充滿可持續30天（主動上報模式，1小時上報1次）；
Ø 免現場設置和校正設計，現場隨時安裝隨時使用；
Ø 免費互聯網云平臺服務，支持隨時隨地登陸云平臺查看及分析相應的數據；
Ø 采用抗沖擊包裝，運輸存儲更安全；
Ø 具有休眠喚醒；
技術參數
1) 土壤水分（體積含水量）測量范圍：干土～水分飽和土，實驗室測量精度：±3%，野外測量精度：±5%，濕度分辨率：0.1%；
2) 溫度測量范圍：-40℃～80℃，測量精度±0.5℃，溫度分辨率：0.1℃；
3) 供電方式：可選配適配器DC12~24V寬電壓供電或者內置鋰電池供電；
4) 通訊方式: RS485通訊，MODBUS通訊協議，（波特率9600可設，地址0-255可設）；GPRS無線通訊；
5) 接線方式：RS485輸出4線制，電源正、電源負、485+、485-；
6) 響應時間：通電后3s內進行響應；
7) 穩定時間：通電后約10s進入穩定過程；
8) 外形尺寸：?63mm，長度隨傳感器的測量深度而不同，標準長度約1000mm；
9) 傳感器測量原理：FDR頻域反射法；
10) 功耗：靜態時功耗小于10mA，采樣時的功耗70 mA；
11) 工作環境：一40℃～80℃；0-100%RH；
12) 平均無故障時間：≥25000h；
13) 感應范圍：99％是從管子外部10cm以內的范圍讀??；
14) 外殼防護等級：用環氧樹脂做為密封材料，地面部分：IP67；地面以下：IP68；
結構總裝圖
安裝選址
墑情監測站（點）應具有代表性，能夠代表主要作物和所在區域的典型土壤，采集的指標能夠反映當?shù)貙嶋H情況。
應根據當?shù)氐耐寥李愋?、種植結構和地形地貌條件，綜合確定墑情監測站（點）的布設。因此，原則上應選取區域內種植作物和土壤類別代表面積最大的代表性地塊，土壤和地形條件變化大的地區，還應考慮地形地貌條件和信息傳輸?shù)男盘栆?，盡量選取地形平坦的代表性地塊。
監測設施需設置在具有代表性地塊的一側，以減少對耕作的影響；傳感器需設置在耕作區的土層里，其周圍應設立相應的地面標志或簡易保護欄桿，防止耕種時碰撞、破壞，但不能設置圍墻或?qū)嶓w圍欄，避免埋設儀器所在的地塊與周圍地塊相隔離而失去代表性。
選擇在GSM/GPRS 等信號強、能夠正常地準確發送數據短信信息的地塊建站。
墑情監測站的選擇和建設，重點考慮放在雨養旱作農業區，避開水田灌區建站。
站址應盡量遠離樹林、高大建筑物、道路（鐵路）、河流、水庫和大型渠道，避免信號遮擋及水源地的影響。
安裝方法及注意事項
1、工具準備
灌漿取土鉆（或鐵鍬）、泥漿攪拌容器、泥鏟、活動扳手等；
2、設備檢查
（1）外包裝檢查：有無破損；
（2）設備及配件是否齊全；
（3）設備（一體化墑情儀、太陽能板及支架）外型有無損壞；
（4）設備上電檢查。
3、設備清單
4、安裝前準備
（1）一體化墑情儀在安裝前對內置鋰電池進行5～6小時充電，以保證設備運行供電；
（2）地塊選址；
（3）設備和工具齊全；
（4）設備正常性檢查；
（5）保證Pad或手機處于聯網狀態，以便現場數據查詢；
（6）安裝前請仔細閱讀“產品使用說明書”；
5、安裝注意事項
（1）打孔應垂直向下；
（2）孔深在安裝深度的基礎上再增加5cm，以保證安裝底部有足夠的空間壓縮空氣；
（3）鉆孔適合的深度；
（4）嚴禁用重物敲打墑情儀；
（5）確認墑情儀開關按鈕打開，儀器在工作；
安裝步驟
灌漿目的
讓安裝后的一體化墑情儀與土壤更緊密結合無縫隙，以保證測量數據更準確。因灌漿的泥漿含水量較高與實際的土壤含水量不符，需等一至二天后灌漿基本凝固后，方可采用自動測量數據。
1. 用取土鉆打孔，雙手緊握手把并順時針下壓轉動；
2. 鉆滿土鉆后拔出并清理土鉆，重復此過程直至符合深度；
3.將傳感器放入到已經打好的孔洞中，放入、取出應順利。如果不順利，請再用取土鉆將不順利的地方擴一下孔；

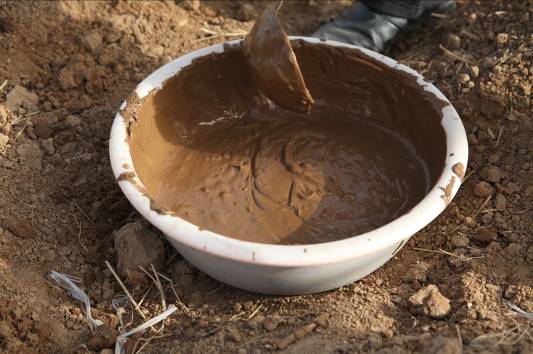

4.準備好泥漿，泥漿不能太稀也不能太稠，將泥漿倒入孔洞中，大約到孔洞的一半。
5.將傳感器插入孔洞中，左右旋轉傳感器，讓泥漿在傳感器周圍均勻分布；如果在此過程中，傳感器向下插入有阻尼，表明泥漿中有空氣，，此時應該上下緩慢移動傳感器并且順逆時針旋轉，將空氣排出。
當傳感器安裝到合適的深度時（地平面和傳感器的0cm點在一個水平面上），安裝孔周圍會累積溢出的一些泥漿，此時安裝完成；

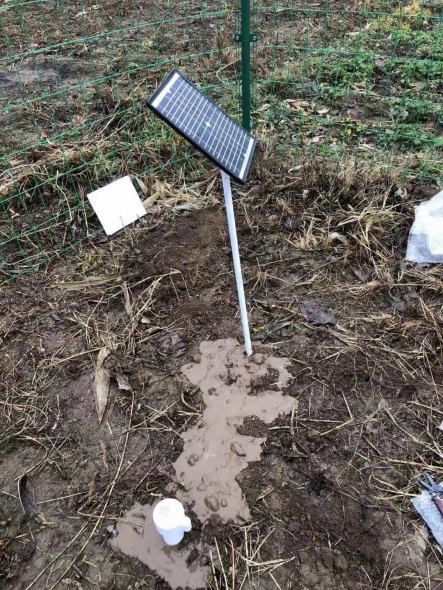

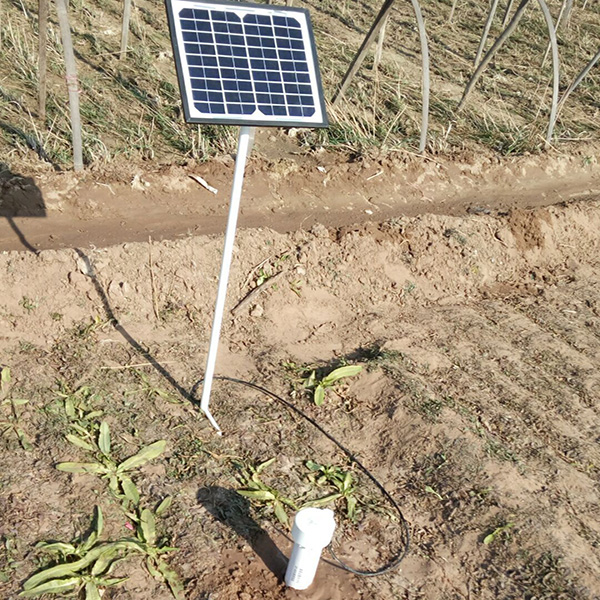

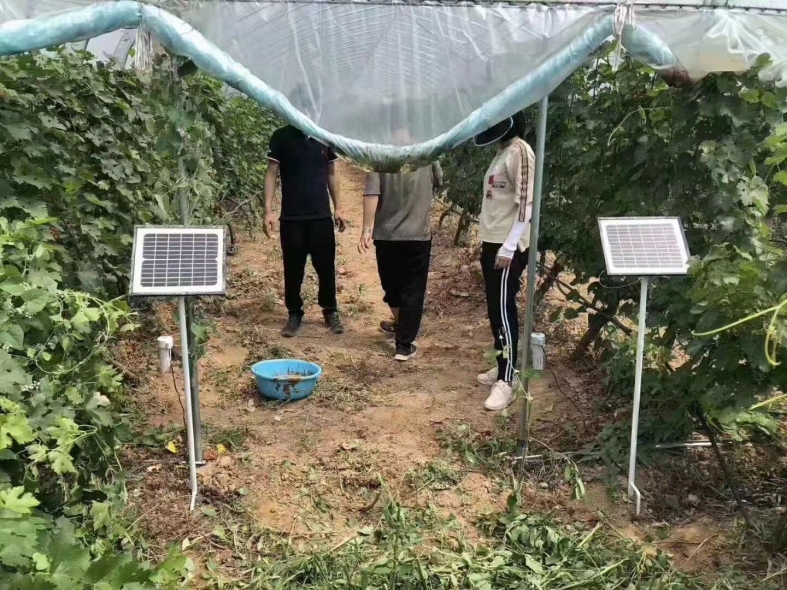

5. 太陽能板傾斜約45°角對準南方安裝，讓其最大程度的接受太陽光的照射，支架安裝完畢后，將太陽能板連接線上的防水插頭與墑情儀上的電源數據接口連接。

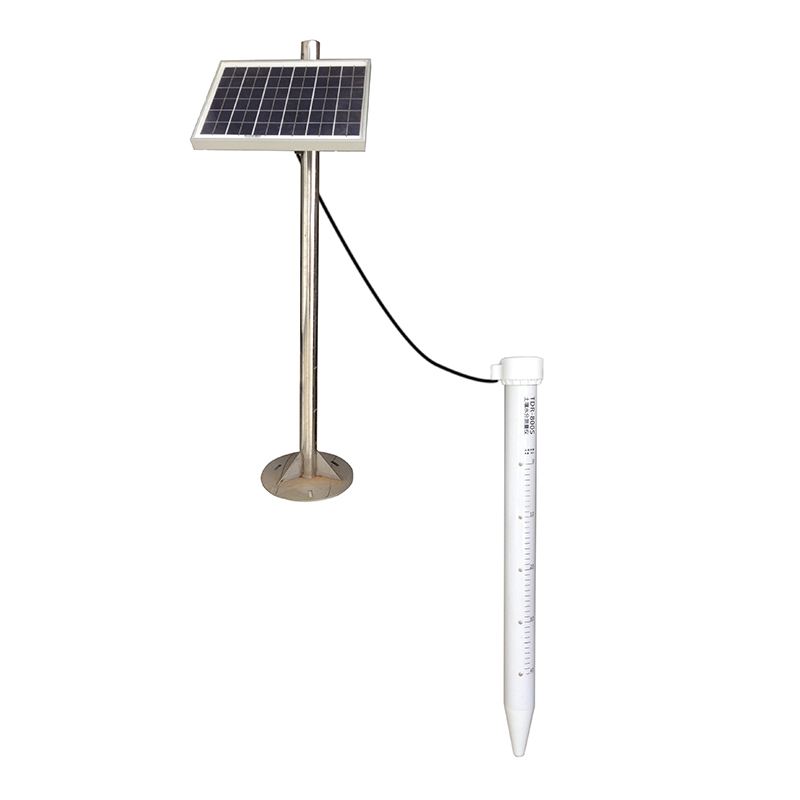

本土壤溫濕度監測儀具有輕巧、便于安裝、使用方便、測量準確等諸多優點。該儀器采用精密傳感器及智能芯片，由土壤水分傳感器、土壤溫度傳感器、太陽能供電及傳輸裝置組成。
目前，產品廣泛用于農業、林業、環境保護、水利、氣象等行業部門的環境信息監測和采集，同時還應用于節水灌溉、花卉園藝、草地牧場、土壤速測、植物培養、溫室控制、精細農業等，以滿足科研、生產、教學等相關工作需求。
產品特點
Ø 具備多深度水分、溫度變化測量能力，標準節點：10cm、20cm、30cm、40cm深度，實時監測，快捷方便；
Ø 可根據不同的應用場合，定制深度不同、配置不同的產品；
Ø 采用特殊定制PVC塑料管，可防老化，更耐土壤中酸堿鹽的腐蝕；
Ø 用環氧樹脂做為密封材料，可長期浸泡水中而不會發生滲漏；
Ø 測量精度高，性能可靠，受土壤土質影響較小，適用于各種土質；
Ø 具有電源線、地線、信號線多向防誤接保護；
Ø 根據需求支持RS485數字輸出，以及GPRS無線網絡數據傳輸；
Ø 不同供電方案：DC12~24V直流供電；太陽能供電，內置長效鋰電池持續供電，供電能力設計一次充滿可持續30天（主動上報模式，1小時上報1次）；
Ø 免現場設置和校正設計，現場隨時安裝隨時使用；
Ø 免費互聯網云平臺服務，支持隨時隨地登陸云平臺查看及分析相應的數據；
Ø 采用抗沖擊包裝，運輸存儲更安全；
Ø 具有休眠喚醒；
技術參數
1) 土壤水分（體積含水量）測量范圍：干土～水分飽和土，實驗室測量精度：±3%，野外測量精度：±5%，濕度分辨率：0.1%；
2) 溫度測量范圍：-40℃～80℃，測量精度±0.5℃，溫度分辨率：0.1℃；
3) 供電方式：可選配適配器DC12~24V寬電壓供電或者內置鋰電池供電；
4) 通訊方式: RS485通訊，MODBUS通訊協議，（波特率9600可設，地址0-255可設）；GPRS無線通訊；
5) 接線方式：RS485輸出4線制，電源正、電源負、485+、485-；
6) 響應時間：通電后3s內進行響應；
7) 穩定時間：通電后約10s進入穩定過程；
8) 外形尺寸：?63mm，長度隨傳感器的測量深度而不同，標準長度約1000mm；
9) 傳感器測量原理：FDR頻域反射法；
10) 功耗：靜態時功耗小于10mA，采樣時的功耗70 mA；
11) 工作環境：一40℃～80℃；0-100%RH；
12) 平均無故障時間：≥25000h；
13) 感應范圍：99％是從管子外部10cm以內的范圍讀??；
14) 外殼防護等級：用環氧樹脂做為密封材料，地面部分：IP67；地面以下：IP68；

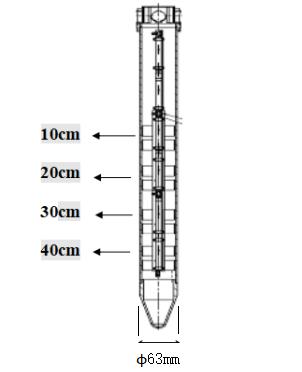

結構總裝圖
安裝選址
墑情監測站（點）應具有代表性，能夠代表主要作物和所在區域的典型土壤，采集的指標能夠反映當?shù)貙嶋H情況。
應根據當?shù)氐耐寥李愋?、種植結構和地形地貌條件，綜合確定墑情監測站（點）的布設。因此，原則上應選取區域內種植作物和土壤類別代表面積最大的代表性地塊，土壤和地形條件變化大的地區，還應考慮地形地貌條件和信息傳輸?shù)男盘栆?，盡量選取地形平坦的代表性地塊。
監測設施需設置在具有代表性地塊的一側，以減少對耕作的影響；傳感器需設置在耕作區的土層里，其周圍應設立相應的地面標志或簡易保護欄桿，防止耕種時碰撞、破壞，但不能設置圍墻或?qū)嶓w圍欄，避免埋設儀器所在的地塊與周圍地塊相隔離而失去代表性。
選擇在GSM/GPRS 等信號強、能夠正常地準確發送數據短信信息的地塊建站。
墑情監測站的選擇和建設，重點考慮放在雨養旱作農業區，避開水田灌區建站。
站址應盡量遠離樹林、高大建筑物、道路（鐵路）、河流、水庫和大型渠道，避免信號遮擋及水源地的影響。
安裝方法及注意事項
1、工具準備
灌漿取土鉆（或鐵鍬）、泥漿攪拌容器、泥鏟、活動扳手等；
2、設備檢查
（1）外包裝檢查：有無破損；
（2）設備及配件是否齊全；
（3）設備（一體化墑情儀、太陽能板及支架）外型有無損壞；
（4）設備上電檢查。
3、設備清單
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 管式墑情監測儀 | 套 | 1 | |
| 2 | 灌漿取土鉆 | 套 | 1 | 可選項 |
| 3 | 10W太陽能板 | 套 | 1 | |
| 4 | 安裝支架 | 套 | 1 | |
| 5 | 設備箱 | 副 | 1 | 可選項 |
| 6 | Web網頁賬號及密碼 | 份 | 1 | |
| 7 | 說明書 | 份 | 1 |
（1）一體化墑情儀在安裝前對內置鋰電池進行5～6小時充電，以保證設備運行供電；
（2）地塊選址；
（3）設備和工具齊全；
（4）設備正常性檢查；
（5）保證Pad或手機處于聯網狀態，以便現場數據查詢；
（6）安裝前請仔細閱讀“產品使用說明書”；
5、安裝注意事項
（1）打孔應垂直向下；
（2）孔深在安裝深度的基礎上再增加5cm，以保證安裝底部有足夠的空間壓縮空氣；
（3）鉆孔適合的深度；
（4）嚴禁用重物敲打墑情儀；
（5）確認墑情儀開關按鈕打開，儀器在工作；
安裝步驟
灌漿目的
讓安裝后的一體化墑情儀與土壤更緊密結合無縫隙，以保證測量數據更準確。因灌漿的泥漿含水量較高與實際的土壤含水量不符，需等一至二天后灌漿基本凝固后，方可采用自動測量數據。

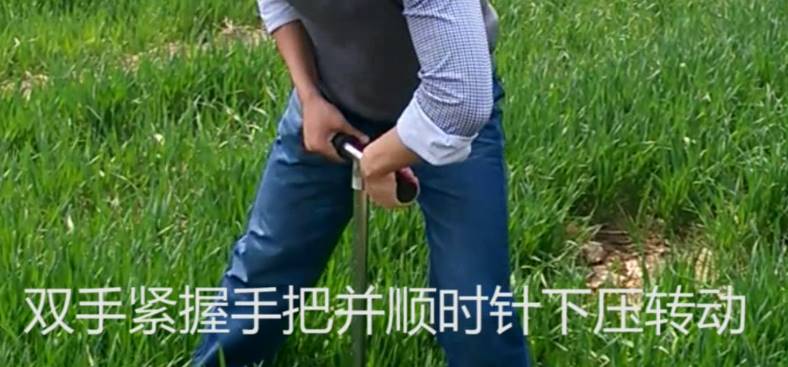

1. 用取土鉆打孔，雙手緊握手把并順時針下壓轉動；

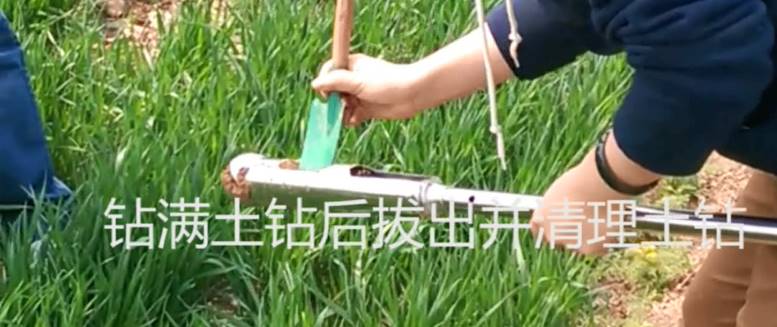

2. 鉆滿土鉆后拔出并清理土鉆，重復此過程直至符合深度；
3.將傳感器放入到已經打好的孔洞中，放入、取出應順利。如果不順利，請再用取土鉆將不順利的地方擴一下孔；
4.準備好泥漿，泥漿不能太稀也不能太稠，將泥漿倒入孔洞中，大約到孔洞的一半。
5.將傳感器插入孔洞中，左右旋轉傳感器，讓泥漿在傳感器周圍均勻分布；如果在此過程中，傳感器向下插入有阻尼，表明泥漿中有空氣，，此時應該上下緩慢移動傳感器并且順逆時針旋轉，將空氣排出。

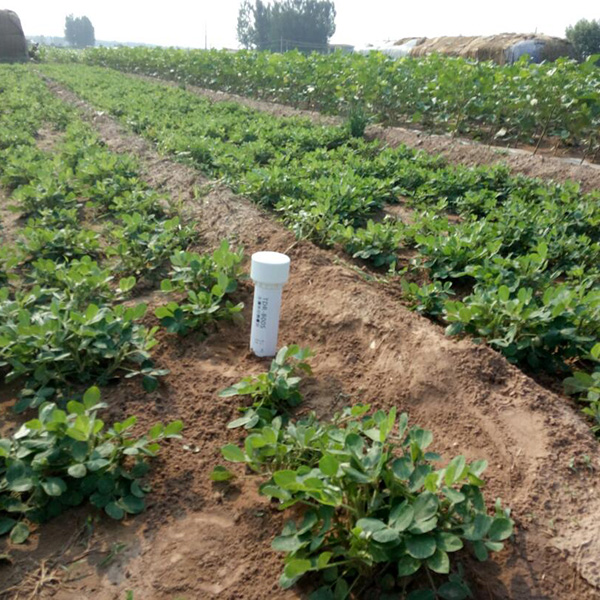

當傳感器安裝到合適的深度時（地平面和傳感器的0cm點在一個水平面上），安裝孔周圍會累積溢出的一些泥漿，此時安裝完成；

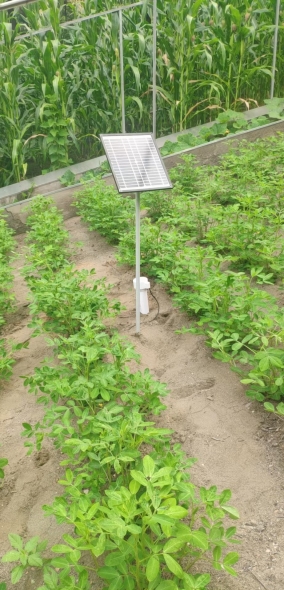

5. 太陽能板傾斜約45°角對準南方安裝，讓其最大程度的接受太陽光的照射，支架安裝完畢后，將太陽能板連接線上的防水插頭與墑情儀上的電源數據接口連接。
