產品簡介
1.1. 產品概述
雷達水位計基于精確時間測量的電磁波測距技術 。傳感器發射電磁波照射水面并接收其回波,由此獲得水面至電磁波發射點的距離、距離變化率(徑向速度)、方位、高度等信息。
雷達水位計,是工業測距雷達在水位測量領域的創新應用,實現了水位計向高精度(毫米級),大量程(70米),高可靠,安裝簡便,免維護的技術跨越。
雷達水位計通過標準信號接口,與計算機、PLC等連接,也可以與相應的顯示、記錄、控制裝置(如RTU)連接,構成水位監測系統。
1.2. 主要組成及適用范圍
各種雷達水位計的具體用途和結構不盡相同,但基本形式是一致的,包括:發射機、發射天線、接收機、接收天線,信號處理以及變送單元。還有電源設備、數據錄取設備、抗干擾設備等輔助設備。
雷達水位計適用于江河水庫水位、明渠水位、水庫壩前,壩下尾水水位監測,也可用于山洪、防汛、調壓塔(井)水位監測 等水利水文場合。

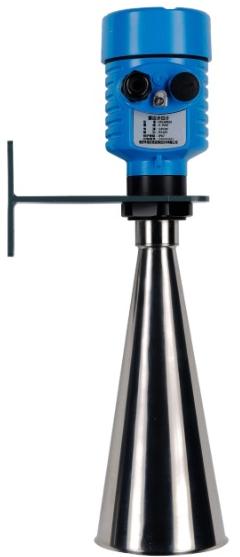

產品實物圖及型號規格

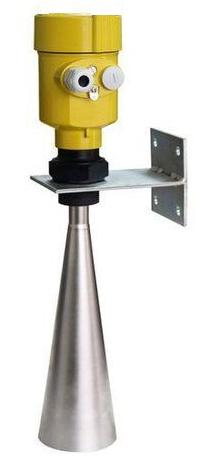

70米水位計 30米水位計
雷達水位計型號規格:HXCAR820-A,其中:
A--表示量程, 2位數字表示,如15,表示15米量程
產品詳述
2.1. 功能特點
1)全天候,高頻微波測距技術,抗干擾能力強
2)傳感器高精度
3)無人值守
4)無機械磨損、非接觸測量
5)測量與水質無關,不受浮冰等漂浮物影響
6)不需要防浪井,水流對測量無影響
7)連續在線采集
8)可選太陽能供電
9)成本低,安裝維護簡單,壽命長
2.2. 技術參數
2.3. 接線定義

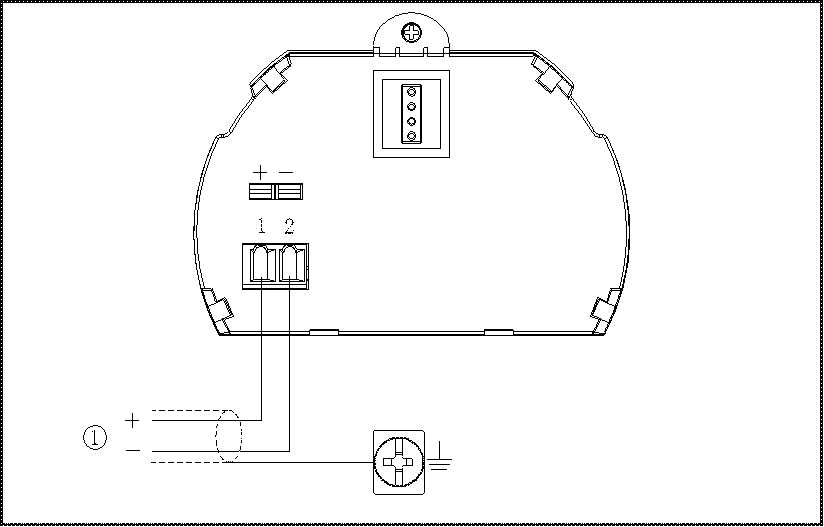

四線制(RS485):
導線類型:建議使用國標0.5mm2四芯屏蔽水工電纜

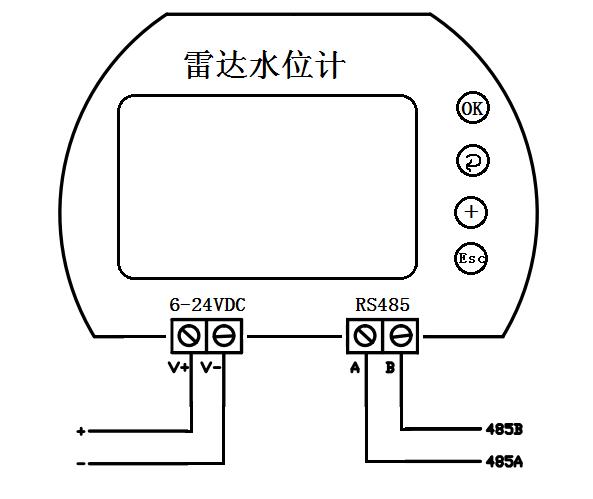

70米水位計接線圖 30米水位計接線圖
兩線制:
導線類型:建議使用國標0.5mm2兩芯屏蔽水工電纜

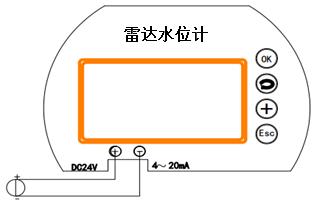

70米水位計接線圖 30米水位計接線圖

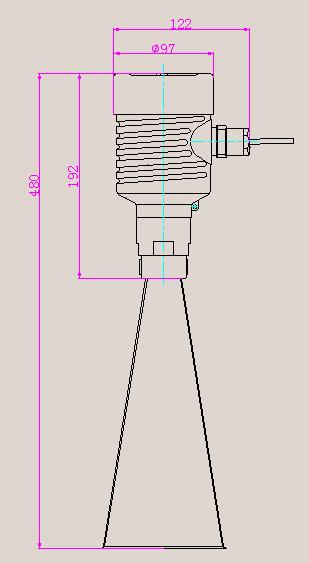

2.4. 結構尺寸
傳感器測量基準點:安裝螺紋末端
三、安裝與調試

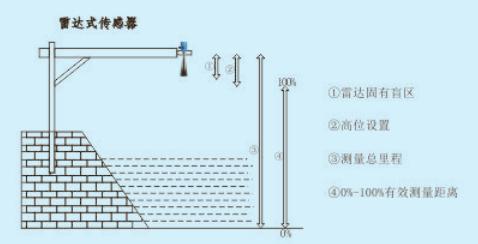

3.1. 安裝方式
1)水位計安裝必須有牢固基礎??梢允橇U,直壁河堤距離大于20CM,
斜坡河堤應保證天線位于干流上方;
2)水位計天線口,到測量水面區域,不得有干擾物,應避開航道安裝;
3)水位計喇叭口天線,需要垂直于水面安裝;
4)電纜走線管,可以用PVC管,鍍鋅鋼管等。

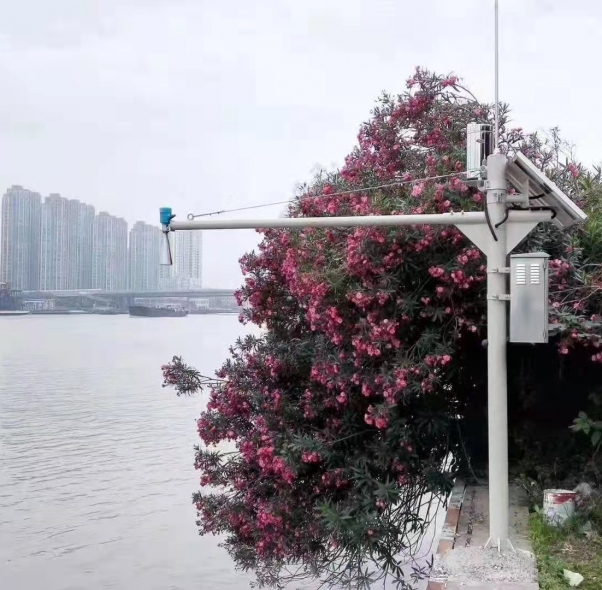

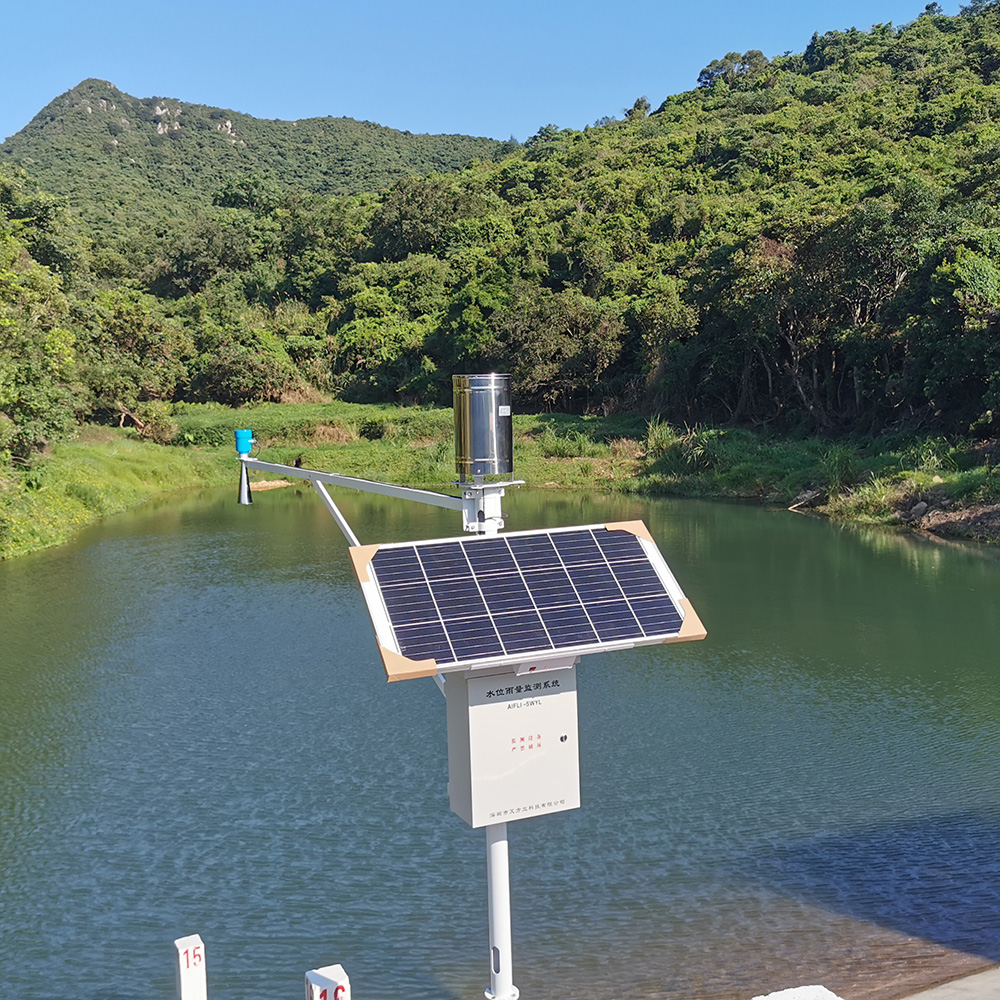

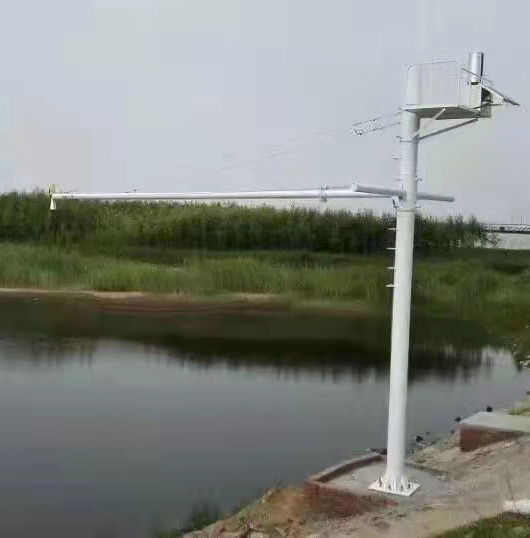

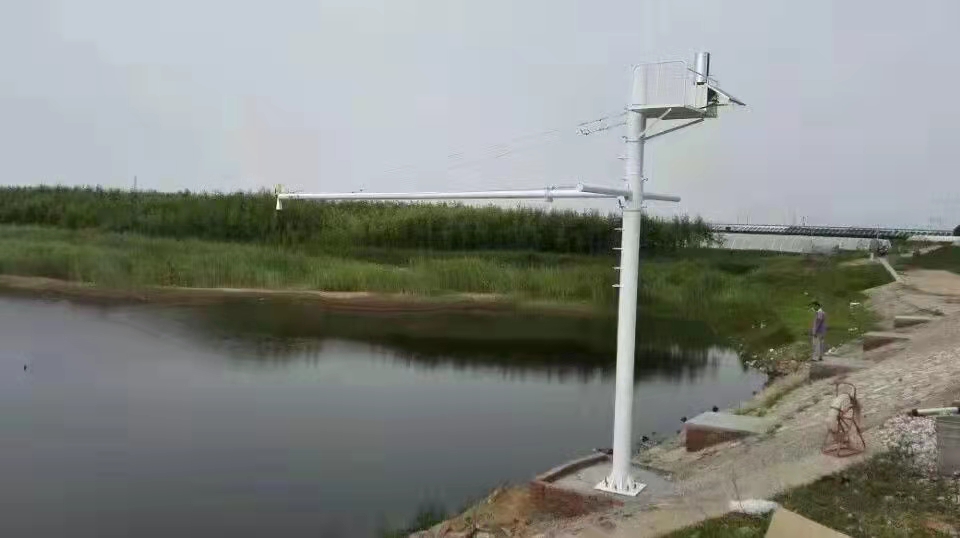

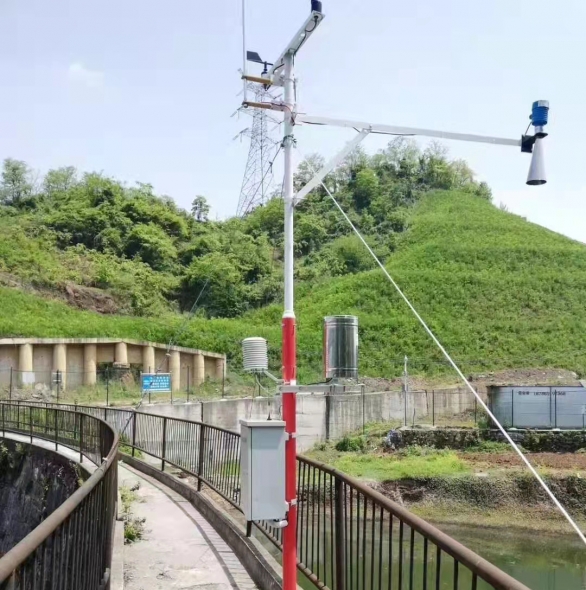

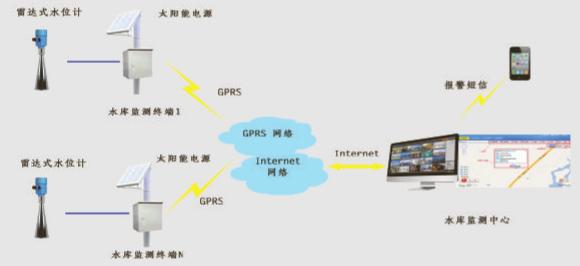

3.2. 系統連接圖
3.3. 調試步驟
1)對安裝好的水位計進行正確接線,請參照2.3接線定義;
接線完成后,務請鎖緊防水接頭!
2)接通電源, 進行必要的參數設置:
通信線RS485 通過轉換模塊與電腦相連,
按照通信協議,使用調試軟件查看或設置本機地址;
也可以從面板直接查看和設置本機地址,使用ADDR按鈕;
3)連接采集單元(如RTU,PLC等),進行水位測量和采集。
4)調試完成后,請務必旋好上蓋!
